碳酸乙烯亚乙酯，英文名称：Vinyl Ethylene Carbonate ，CAS 登录号：4427-96-7，简    称：VEC

　　多年来有报道显示在非水电解质中加入少量的不饱和碳酸酯可以明显改善电化学反应性能。例如：碳酸亚乙烯酯（VC）自从它能在阳极表面形成稳定的相界面（SEI）层后就被广泛用于作为添加剂。尽管如此，碳酸亚乙烯酯（VC）还是不够稳定，制约了它的应用。
    近年来VEC倍受关注，其原因是VEC较VC有更为稳定的结构。考虑到VEC存在多重的电子键，同时较之其他电解质组分更有降低成本的潜力，部分研究者认为使用VEC 作添加剂将有助于提高锂离子电池的电化学性能，特别是在基于碳酸丙烯酯（PC）的电解质中。
    我公司与厦门大学电化学工程中心的杨勇教授合作，开展了VEC电化学性能的研究。试验表明：将2%的VEC加入LiPF6/EC+DMC电解质中在50℃高温下将显著改善LiNi0.8Co0.2O2阴极金属的循环表现。在100次充放电循环后，所保留的放电能力可以从68.8%提高到84.8%。根据电化学质谱的测试结果，在50℃下加入VEC可使得CO2峰在第二次充放电循环时消失，并使CO2释放量显著减少。这说明了阴阳两极在VEC的参与下都形成了稳定的SEI层。

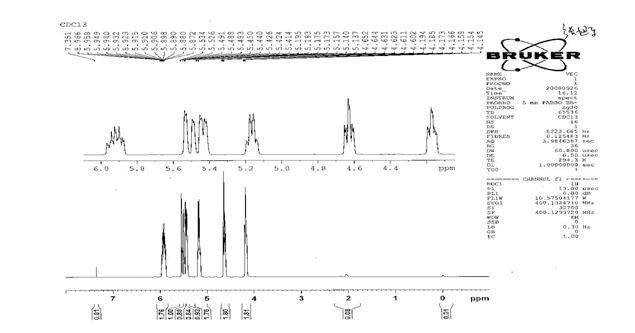

核磁共振谱图

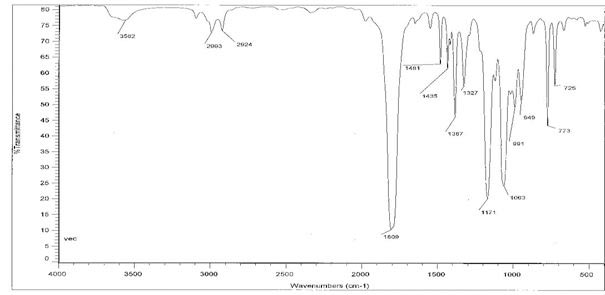

红外谱图









VEC对改善正极材料高温性能的研究

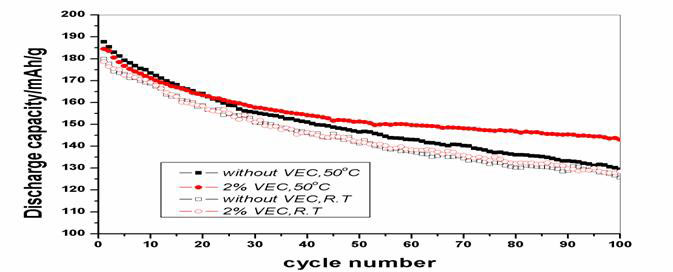

         正极材料LiNi0.8Co0.2O2 在不同温度下和不同电解液中的循环性能（金属锂为对电极）

说明：在50℃加入VEC，电池的放电容量在第一百圈仍有较高的容量，从而说明VEC具有很好的高温性能。

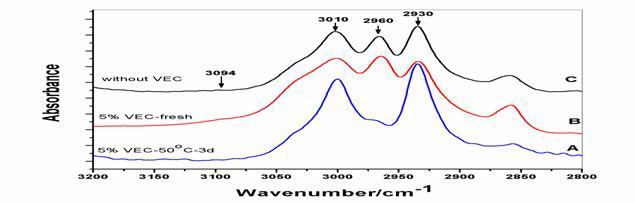

电解液在不同储存条件下的FTIR

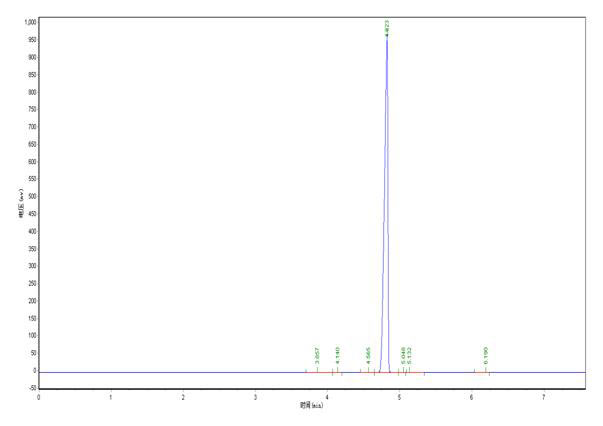

使用仪器：GC
检测器：FID
柱    温：程序升温
进样器：分流

峰号          保留时间          峰高             峰面积              含量
1                 3.857             173.727          1261.000           0.0393
2                 4.140               29.875            148.200           0.0046
3                 4.565             111.000            312.550           0.0097
4                 4.823       954259.000    3200855.500         99.8143
5                 5.048             357.000          1807.800           0.0564
6                 5.132             343.000          2164.500           0.0675
7                 6.190               82.840            260.300           0.0081
